Сенсорная панель управления цветным освещением

24 января 2011 г. Компания: ХЭНДЛАЙТ
Просмотров: 1632
Поделиться:
Сенсорная панель управления цветным освещениемИщем дилеров по распространению нашей новинки!

eTREN Q600 D (DMX)

Наша компания, проведя маркетинговые исследования, обнаружила, что при всем многообразии светодиодной техники для декоративной подсветки, принципы построения световых цепей не многообразны.

Основной принцип построения цепи, для многоцветной (RGB2), светодиодной подсветки, выглядит так:

· Источник тока, который преобразует обычное сетевое напряжение 220V в 12V или 24V(в зависимости от характеристик самих светодиодов)
· Контроллер3. Это некое электронное устройство, которое умеет заставлять светодиоды работать в различных режимах, например таких, как регулирование яркости свечения и смешение цветов.
· И непосредственно сами светодиодные источники света (ленты, линейки, светильники или просто RGB2 светодиоды)

Оценив огромный выбор различных устройств, мы столкнулись с тем, что больший частью контроллеров пользователь вынужден управлять при помощи пульта дистанционного управления, на радио или инфракрасных волнах. Что не всегда удобно, пульты требуют замены источников питания и часто теряются.
Пожалуй, не мнение половины контроллеров3 оснащены разъемами для подключения DMX1 сигнала управления, они используются для возможности подключить несколько исполнительных контроллеров в одну световую цепь и централизованного управления светом по протоколу DMX 512 1. Однако несмотря на относительно невысокую стоимость таких контроллеров, сами устройства для управления контроллером3, как и протокол DMX1 являются профессиональными и следовательно имеют высокую стоимость и малопривлекательный внешний вид.

Получив огромный интерес и признание, от клиентов, наш сенсорный регулятор света Q600-Nдля ламп накаливания, воодушевил нас на дальнейшие подвиги.

Теперь мы решили сделать Дизайнерское устройство, которое будет отвечать следующим качествам: Красиво, практично, надежно, удобно, понятно, бюджетно.
И мы считаем, что это нам удалось.

Речь идет о новом сенсорном внешнем интерфейсном устройстве, которое можно установить в любую монтажную коробку, как обычный выключатель и управлять с его помощью одним или несколькими контроллерами3 для RGB2 систем освещения.



Q600-D LED RGB DIMMER

Это устройство пожалуй, можно назвать, сложной аббревиатурой, RING TOUCH SLIDER DMX MASTER CONTROLLER FOR RGB LED (кольцевой сенсорный DMX1 интерфейс - мастер контроллер со слайдерным методом управления, для полноцветных светодиодных систем освещения.)

Итак, о чем речь:
Q600-D это устройство которое состоит из двух частей:
Q600-D

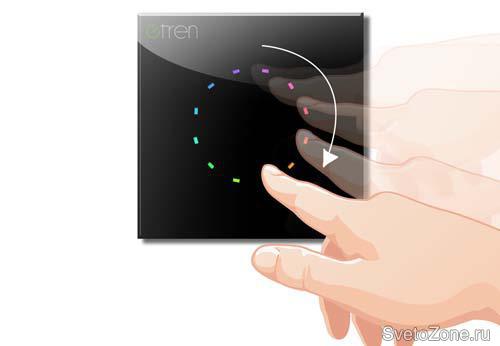

1) Цветная сенсорная панель из высококачественного стекла, на которой по кругу расположена дюжина полноцветных (RGB2) светодиодов. Они являются визуальным интерфейсом для пользователя и позволяют выбрать необходимый цвет освещения из предложенной вам гаммы цветов, так же светодиодные индикаторы позволяют контролировать выбранный режим цвета, даже если сама LED подсветка находится в другом помещении и не доступна визуальному контролю.
Q600d_apparat
2) Механизм, это сердце устройства Q600-D, которое рассчитано для установки в стандартные монтажные коробки, для скрытой проводки и крепится как на винты, так и на разжимные лапки.

Данный блок имеет питание от стандартной сети 220V, что является большим преимуществом для монтажа.Устройство может пропуская через себя питание 220V прерывать его, это является большим преимуществом в реализации возможности отключения внешнего источника тока для светодиодных источников света.
К блоку с помощью специального разъема подключается сенсорная панель из стекла.
Тыльная сторона механизма оснащена качественными клемными зажимами для подключения питания 220V, управляемого выхода 220V, и проводов интерфейсной шины DMX512 1, по которой передаются команды вешнему контролеру3 управляющему непосредственно теми или иными световыми приборами.

Одним из выгодных преимуществ Q600-D, является то, что устройство не только может менять цвет, яркость, но и то, что может управлять цветовым балансом белого, изменяя температуру цвета от холодного до теплого белого цвета.



Режимы работы DMX консоли Q600D

Основные функции Q600D

Цветная статическая подсветка
- Создание пользователем любого цвета из 65 536 цветов
- Сохранение созданного цвета в памяти устройства
- Создание цветовой палитры в виде набора из 12 цветов
- Сохранение созданных палитр – до семи палитр
- Выбор цвета из установленной палитры
- Смена палитры
- Регулировка яркости выбранного цвета
- Регулировка насыщенности выбранного цвета
- Переключение в режим «Баланс белого»
- Переключение в режим «Белая подсветка»
- Переключение в режим «Цветная динамическая подсветка»
- Сохранение настроек при включении/выключении
Цветная динамическая подсветка
- Плавное перетекание цветов выбранной цветовой палитры
- Регулировка темпа изменения цвета
- Переключение в режим «Цветная статическая подсветка»
- Сохранение настроек при включении/выключении
Белая подсветка
- Регулировка свечения – «Теплое - Холодное»
- Регулировка яркости свечения – «Диммер»
- Переключение в режим «Баланс белого»
- Переключение в режим «Динамический Белый »
- Сохранение настроек при включении/выключении
Основное освещение
- Возможность включения/выключения основного освещения
- Коммутация нагрузки до 1000ВА
- Включение дополнительной световой группы совместно с LED или наоборот, в противофазе.
Управление
- Управление световыми LED приборами: интерфейс DMX-512
- Управление основным освещением: реле SPDT (10А 250В)
- Управление Q600D:
сенсорное (технология multiTouch, Scrolling)
дистанционное ВКЛ/ВЫКЛ (бытовой пульт ИК ДУ)
Общие
- 12 полноцветных LED RGB для динамической интерактивная индикации
- Энергонезависимая память для записи цветовых палитр
- Питание - от сети 220В 50Гц
- Оптоэлектронная развязка интерфейса DMX-512
- Габаритные размеры:
Сенсорная панель - 120х120хмм, толщина стекла 6мм
Механизм - Ø55х40мм, для установки в стандартную коробку
- Масса - 350 гр.


Сайт продукта: www.eTren.ru
Информация на нашем сайте: http://handlight.ru/index.php?option=content&task=view&id=180

Тут пилотный видеоролик с демонстрацией части функций: http://www.youtube.com/watch?v=JE-OW10_j_M

Эдем Ваших заказов.


1DMX- Digital Multiplex /стандартный протокол передачи команд между командными и исполнительными устройствами.
2 RGB(аббревиатура английских слов Red, Green, Blue — красный, зелёный, синий) — аддитивная цветовая модель, как правило описывающая способ синтеза цвета для цветовоспроизведения. В Российской традиции иногда обозначается как КЗС.
3 Контроллер (англ. controller — регулятор, управляющее устройство) — устройство управления в электронике и вычислительной технике.

Серийный выпуск устройства начат с января 2011 г.
Мы готовы обсудить вопросы предварительных заказов, на данное устройство.
Подробнее о компании
ХЭНДЛАЙТ
ХЭНДЛАЙТ, ООО
г. Москва
Тел.: (495) 545-3-717
ООО «ХЭНДЛАЙТ» Официальный Дистрибьютор «DIPLINE» в России Эксклюзивный Представитель «ETREN» в России Партнер компании «MINDSTORM» Представитель завода «SHEPRO»
