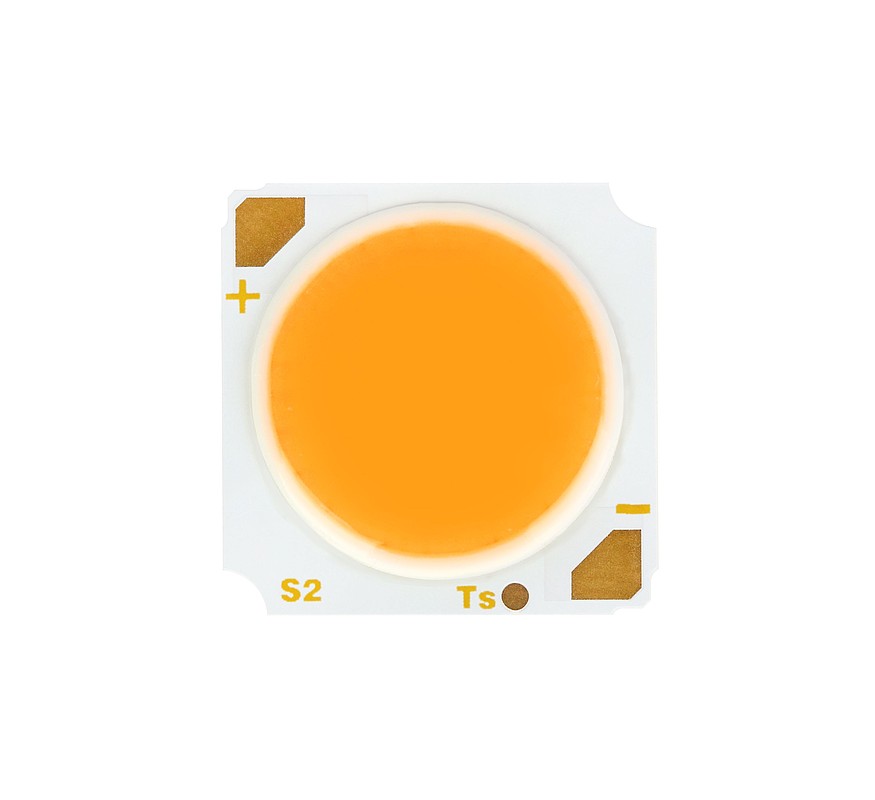

Из широкого спектра матриц COB компании Seoul Semiconductor была выбрана модель SDW03F1C, способная работать до 35Вт.
Основные характеристики матрицы SDW03F1C:
Беспрецедентно низкая стоимость люмена!
Рабочий ток 0,5А / 0,7А (max 0,92A) при световом потоке 2650Лм / 3710 Лм и эффективности 148Лм/Вт / 131Лм/Вт
Индекс цветопередачи 75
Максимальная температура кристалла 140 град.
Благодаря оптимизированному тепловому профилю матрица обеспечивает длительный режим работы, что подтверждено протоколами LM80 (срок службы по L70B50 более 100 000 часов в предельных режимах)
Обладая полной совместимостью с холдерами и оптикой различных производителей, модель SDW03F1C максимально облегчает жизнь конструктора. Улучшенная топология платы гарантирует высокую электробезопасность.
Уникальное расположение кристаллов «Zig-Zag» для лучшей эффективности и равномерности свечения
Преимуществом этой матрицы является работа на стандартных токах 500 и 700 мА, что значительно облегчает подбор драйвера.
Габариты матрицы стандартные 19х19мм и к ней подойдет большое количество существующих видов оптики. В последнее время на рынке появилось большое количество боросиликатных линз, отличающихся невысокой стоимостью и обеспечивающих широкий диапазон диаграмм симметричного и асимметричного типа а также пыле- влагозащиту матрицы. Все это позволяет максимально ускорить процесс разработки и производства светильников, обеспечив при этом высокую технологичность и крайне привлекательную цену готового изделия.
Например, расположив в корпусе светильника 3 матрицы в режиме 700мА получаем 10573Лм с учетом потерь на оптике (5%), мощность светильника составляет 84Вт (КПД драйвера 92%) и эффективность светильника 127Лм/Вт; используя 4 матрицы получим уже 14098 Лм, мощность 127Вт при той же эффективности. А если требуется выжать максимум света, то используя драйвер на 900мА получим 17119Лм, 150Вт и 114Лм/Вт.При этом, матрица будет работать в достаточно мягком тепловом режиме, что благоприятно скажется на сроке жизни изделия.
